Technologie de revêtement pour l'estampage des composants de matrice

■ Application de la technologie de revêtement pour l'estampage des composants

Protège les composants de la matrice des dommages et améliore efficacement la qualité des pièces estampillée. Le revêtement peut être appliqué aux poinçonnes et aux bords de coupe des matrices de bloking, ainsi qu'à la formation de coups de poing et de matrices pour une utilisation prolongée.

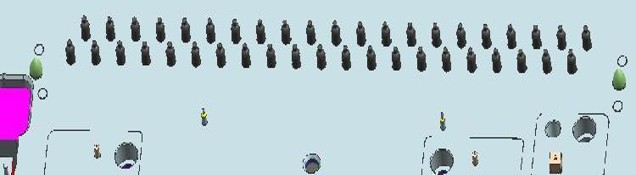

Fig. 1 surface recouverte de TD du punch des brins

Pour assurer un fonctionnement à grande vitesse et en continu et améliorer la durabilité, l'estampille les moules nécessitent une technologie de revêtement sur leurs composants.

■ Choisissez une technologie de revêtement pour l'estampage

(1) Revêtement TD: le revêtement TD est une technologie de traitement de surface super dure pour les outils utilisant le revêtement de diffusion du carbure métallique. Dureté de surface: HRC 58-63, finition de surface: RA 0,2, épaisseur de la couche de carbure: 0,005 mm. Il peut être appliqué à diverses matrices de formage, de dimensionnement, de flancs, de trous et de dessin. Les matériaux de moisissure appropriés comprennent SKD11, CR12MOV et DC53. Une couche de revêtement uniforme peut être formée quelle que soit la géométrie de la pièce avec une déformation minimale de moisissure pendant le traitement. Exigences de traitement de pré-revêtement pour les composants de la moisissure: Les cycles de tempérament sont trois fois, la température de température dépassant 500 ° C et un traitement de soulagement du stress doivent être ajoutés avant l'usinage final.

(2) revêtement ticn: carbonitride en titane. Dureté de surface: HRC 60-65, finition de surface: RA 0,2, épaisseur de la couche de carbure: 0,005 mm. Convient pour divers coups de poing, formage, dimensionnement, brillants, déclin et dessins de trous. Les matériaux de moisissure compatibles comprennent SKD11, CR12MOV et DC53. Fournit une couverture uniforme de revêtement quelle que soit la géométrie de la pièce avec une déformation minimale pendant le traitement. Exigences de pré-revêtement: cycles de température - 3 fois, température de température> 500 ° C, traitement de soulagement du contrainte requis avant l'usinage de finition.

Fig 2. Ticn revêtement à la surface du punch / mat

(3) Placage chromé dur: épaisseur de placage 0,005-0,015 mm, dureté après placage HRC 60-65. Convient pour diverses matrices de formage, de dimensionnement, de flancs, de trous et de dessin. Après le placage, les joints peuvent avoir une certaine inégalité et nécessiter un lissage au niveau de l'assemblage. Les trous de précision qui ne doivent pas être plaqués doivent être bouchés. Le réservoir de placage chromé doit être suffisamment grand pour s'adapter aux dimensions de la pièce.

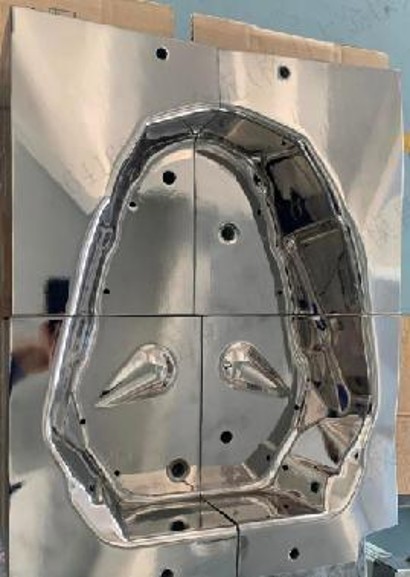

Fig 3. Placage du chrome dur sur la surface de la matrice de dessin

■ La nécessité d'une technologie de revêtement pour l'estampage

La technologie de revêtement appliquée à l'estampage des composants est une partie indispensable de l'industrie de l'estampage automatisé. Il offre une protection complète et multi-angles pour les matrices, prolonge efficacement la durée de vie des pièces de moisissures critiques, empêche la production de pièces défectueuses, réduit considérablement les exigences de main-d'œuvre, réduit les coûts de production et améliore la compétitivité du marché.
