L'industrie manufacturière subit une phase transformatrice, tirée par les progrès de l'ingénierie de précision et de l'automatisation. À l'avant-garde de cette révolution se trouve le centre d'usinage à 5 axes, une merveille technologique qui a redéfini les limites de ce qui est possible dans la fabrication de pièces complexes. Ces systèmes sophistiqués représentent le summum de la technologie CNC (Contrôle Numerical Control), offrant des capacités inégalées pour les industries exigeant les niveaux de précision les plus élevés et la complexité géométrique.
Les centres d'usinage à 5 axes sont des systèmes CNC avancés capables d'un mouvement simultané le long de cinq axes différents (x, y, axes linéaires z plus deux axes de rotation), permettant la production de pièces très complexes avec une précision et une efficacité supérieures par rapport aux machines traditionnelles à 3 axes. Ce guide complet explorera les spécifications techniques, les avantages, les applications et les tendances futures de la technologie d'usinage à 5 axes. Nous examinerons comment ces systèmes transforment la fabrication de précision moderne et pourquoi ils sont devenus indispensables pour relever les défis d'ingénierie d'aujourd'hui.
Comprendre la technologie d'usinage CNC à 5 axes
Avantages clés des centres d'usinage à 5 axes
Applications industrielles des systèmes à 5 axes
Spécifications techniques et configurations de machines
Tendances émergentes dans la technologie d'usinage à 5 axes
Implémentation de solutions à 5 axes dans la fabrication

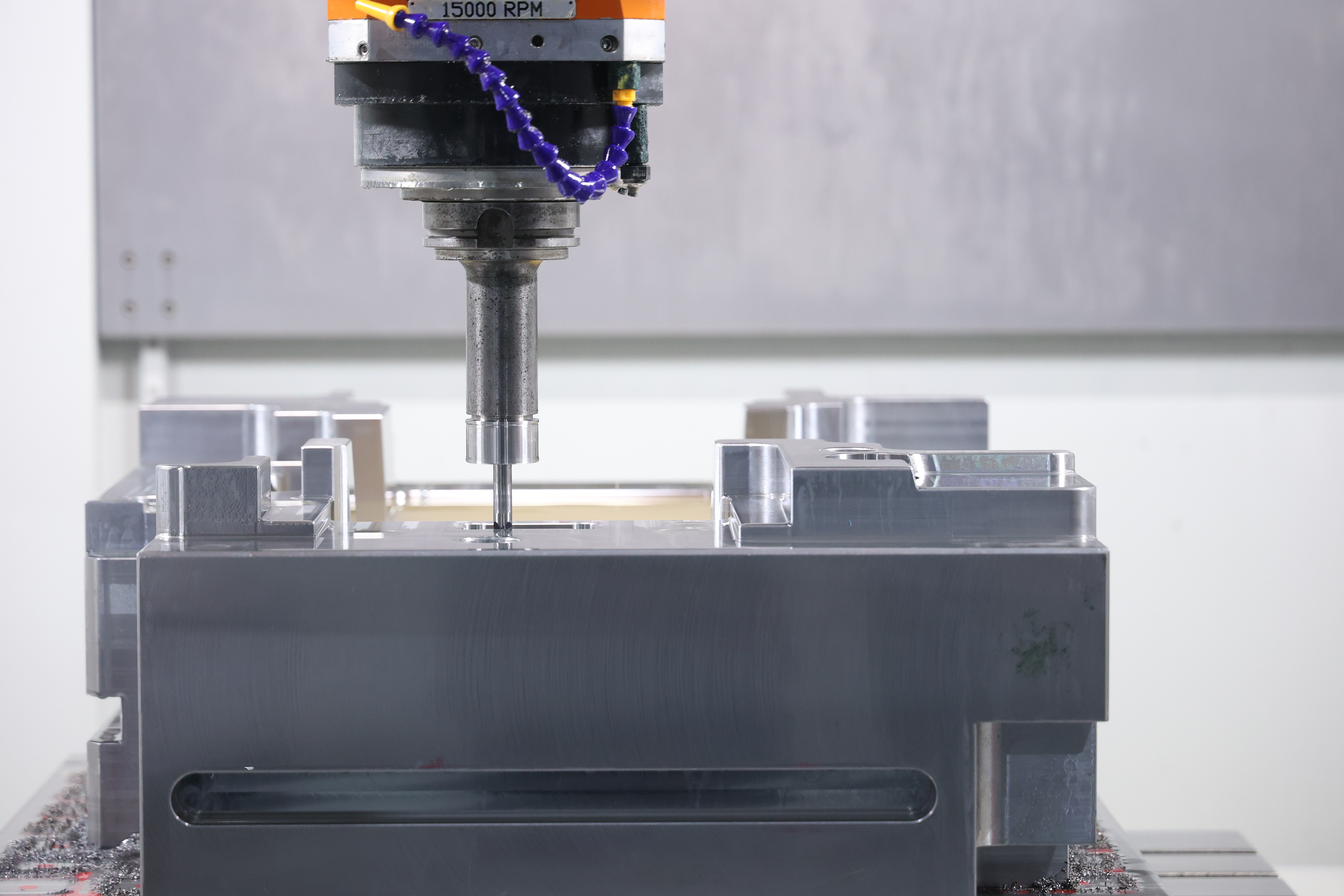

L'usinage CNC à 5 axes fait référence à un processus de fabrication où les outils de coupe se déplacent simultanément le long de cinq axes différents pour créer des pièces complexes avec des géométries complexes dans une seule configuration.
Les machines CNC traditionnelles fonctionnent le long de trois axes linéaires (x, y et z), limitant leur capacité à machine des formes complexes sans configuration multiples. Les systèmes à 5 axes ajoutent deux axes de rotation (généralement désignés en tant que A et B), permettant à l'outil de coupe d'approcher la pièce à partir de pratiquement toutes les directions. Cette capacité multi-axe modifie fondamentalement le paradigme de fabrication, permettant:
Usinage simultané sous plusieurs angles sans repositionner
Création de contours complexes et sous-cutations impossibles avec des machines à 3 axes
Amélioration de l'accès à l'outil à des géométries de la partie difficile
Besoin réduit de luminaires spécialisés et d'outillage personnalisé
Les conceptions de machines peuvent comporter des tables à rotation incarnatrice ou des têtes de broche pivotantes, en fonction des caractéristiques des parties et des objectifs de production. Les systèmes modernes incluent également un logiciel de contrôle avancé avec RTCP (point de centre d'outils de rotation) pour maintenir des positions de coupe précises à travers des géométries complexes.
Les centres d'usinage à 5 axes offrent quatre avantages principaux par rapport à l'usinage conventionnel: des configurations réduites, une précision plus élevée, une finition de surface améliorée et la capacité de machine à machines complexes qui seraient impossibles avec les machines à 3 axes.
| Impact | des avantages |
|---|---|
| Temps de configuration réduit | Réduction jusqu'à 80% du temps de changement |
| Précision améliorée | Élimination des erreurs de positionnement cumulatives |
| Réduire les coûts de main-d'œuvre | Réduction de l'intervention de l'opérateur requise |
Le mouvement continu à travers cinq axes permet un engagement optimal des outils, en réduisant la déviation de l'outil et en augmentant la précision dimensionnelle. Des finitions de surface améliorées sont également obtenues grâce à un meilleur contrôle d'orientation des outils, à la durée de vie de l'outil et à la minimisation des besoins de traitement secondaire.
Les centres d'usinage à 5 axes sont de plus en plus adoptés dans diverses industries telles que l'automobile, l'énergie et l'outillage de précision en raison de leur capacité à produire efficacement des pièces complexes de haute précision.
Dans le secteur automobile , les machines à 5 axes sont utilisées pour fabriquer des composants de moteur haute performance, des pièces de transmission et des éléments structurels légers pour les véhicules avancés. Cela comprend des canaux de refroidissement complexes, des composants de vitesse de précision et des pièces de suspension complexes.
Le secteur de l'énergie bénéficie de la capacité des composants de turbine machine, des pièces d'échangeur de chaleur et d'autres systèmes critiques qui nécessitent des tolérances étroites et des matériaux avancés.
La fabrication de moisissures et de matrices profite également de l'usinage à 5 axes pour créer des cavités, des contours et des finitions de surface fines complexes en une seule configuration, améliorant considérablement le délai d'exécution et réduisant le post-traitement.
Les centres d'usinage modernes à 5 axes sont disponibles dans diverses configurations avec différents arrangements d'axe, technologies de conduite et fonctionnalités améliorant la précision pour répondre à diverses exigences de fabrication.
Configurations de la machine:
Configuration de table-table: axes de rotation sur la table de travail; Convient pour les pièces compactes et lourdes.

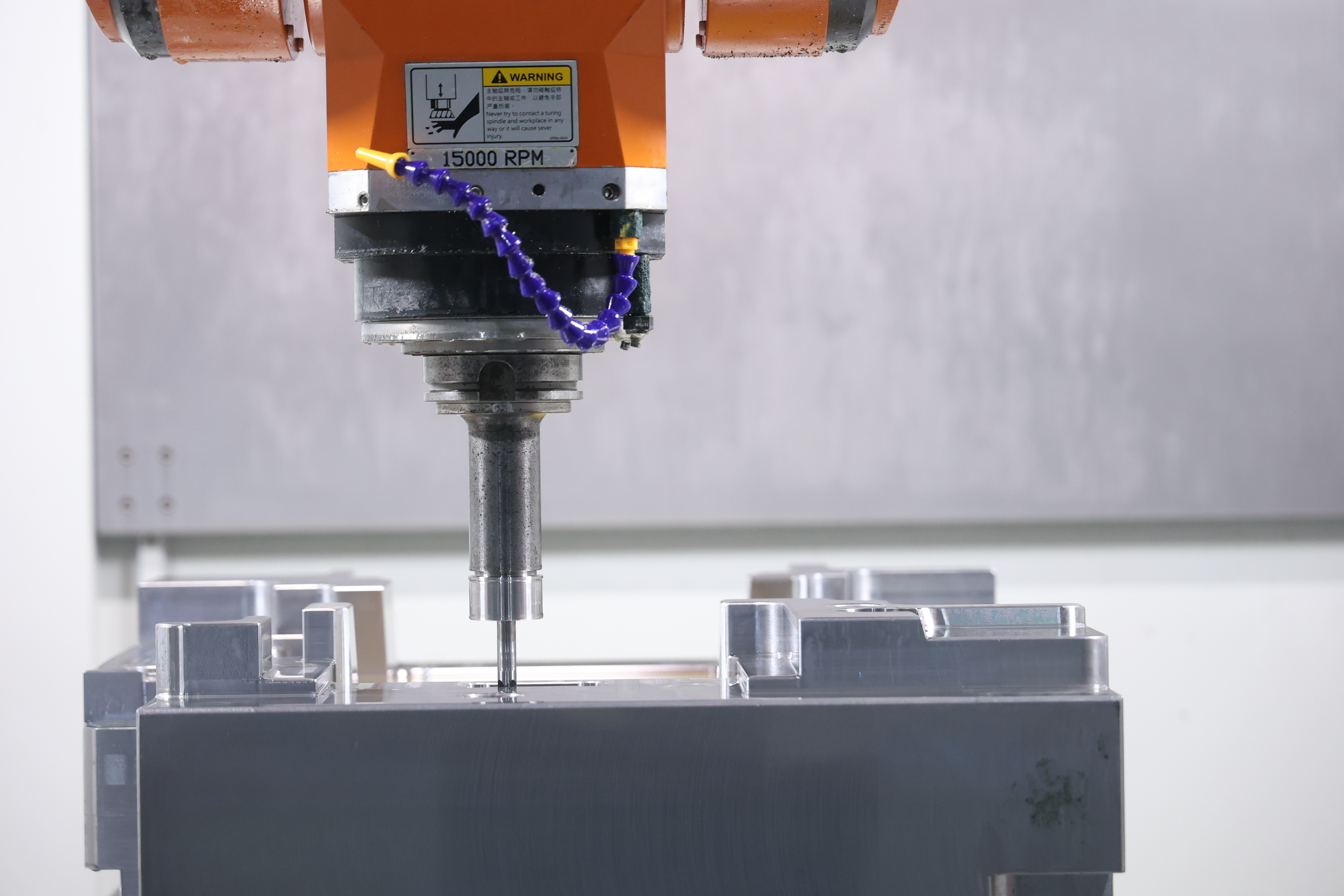

Configuration de la tête de tête: axes de rotation dans la tête de broche; Mieux pour les pièces grandes ou hautes avec des géométries variées.
Caractéristiques de la technologie clés:
Tables rotatives à entraînement direct
Moteurs de broche à torque élevé
Systèmes de compensation thermique
Livraison de liquide de refroidissement à haute pression (jusqu'à 70 bar)
Structures d'amortissement des vibrations
Contrôles compatibles RTCP pour les parcours d'outils optimisés
Ces caractéristiques garantissent une excellente précision, une répétabilité et une stabilité à long terme des machines.
Les nouvelles tendances de l'usinage à 5 axes comprennent l'intégration numérique, l'avancement logiciel, les outils plus intelligents et la fabrication hybride.
Développements clés:
Industrie 4.0: surveillance en temps réel, analyse cloud, maintenance prédictive et gestion automatisée des outils
Évolution de l'outil de coupe: revêtements avancés, nouvelles géométries et capteur endetté 'Smart Tools '
Logiciel CAM: Évitement des collisions, stratégies adaptatives, optimisation de l'orientation des outils et simulation du chemin complet
Systèmes hybrides: intégration avec la fabrication additive pour la production et la finition de précision
Ces innovations élargissent la capacité, la fiabilité et l'efficacité de l'usinage à 5 axes dans un environnement de fabrication connecté et basé sur les données.
L'adoption de la technologie à 5 axes nécessite une approche stratégique, compte tenu de l'équipement, de la main-d'œuvre et de l'intégration du flux de travail.
Considérations de mise en œuvre:
Exigences de partie: évaluer la complexité, les tolérances et la taille du lot
Spécifications de la machine: correspondez à l'enveloppe de travail et à la configuration du mouvement vers les pièces
Logiciel: Assurez-vous que les outils CAM prennent en charge les fonctionnalités complètes de 5 axes
Formation de la main-d'œuvre: essentielle à la programmation, à la simulation de parcours d'outils et au fonctionnement de la machine
Les programmes de formation devraient se concentrer sur la cinématique de la machine, les opérations avancées de CAM et les stratégies pour maximiser la vie des outils et la qualité de surface.
L'intégration avec les processus existants peut rationaliser la production et réduire les goulots d'étranglement. La capacité de consolider les opérations se traduit par:
Empreinte réduite de l'atelier
Coûts de manutention des matériaux inférieurs
Rendrement de produit plus rapide
L'investissement initial est souvent compensé par des améliorations de la qualité, des temps de cycle et de la flexibilité.
Les centres d'usinage à 5 axes représentent la pointe de la technologie de fabrication soustractive, offrant des capacités inégalées pour produire des composants complexes et de haute précision dans diverses industries. Ces systèmes permettent aux fabricants d'atteindre des niveaux d'efficacité et de complexité géométrique qui étaient auparavant inaccessibles.
Alors que le contrôle des machines, les logiciels et les outils continuent d'évoluer, en particulier avec l'intégration dans les écosystèmes de l'industrie 4.0 - l'usinage à 5 axes devient plus intelligent, plus rapide et plus accessible. Pour les fabricants visant à rester compétitifs et innovants, l'usinage à 5 axes n'est pas seulement une mise à niveau - c'est un impératif stratégique.
À l'avenir, la convergence de l'usinage à 5 axes avec la fabrication additive et l'IA promet des progrès encore plus radicaux, permettant des niveaux de flexibilité et de productivité sans précédent dans la fabrication moderne.
