Appareil de changement de style propulsé par pneumatiquement

Les tubes en cuivre dans les condenseurs et les évaporateurs des climatiseurs traversent les feuilles de tube, qui fournissent un soutien. Ces feuilles contiennent de nombreux trous disposés dans des modèles ordonnés. Même avec les mêmes dimensions externes, les produits peuvent varier considérablement en raison de différentes dispositions d'espacement des trous, résultant en de nombreux modèles de produits. Cette diversité nécessite des changements de moisissure pour produire différents styles.

Le démontage et la réassemblage des moules sont intrinsèquement longs et à forte intensité de main-d'œuvre. Couplé aux nombreuses caractéristiques du produit et au grand nombre de composants de moisissure, ce processus est sujet à la fatigue de l'assemblage, conduisant à des pièces manquantes ou mal installées.

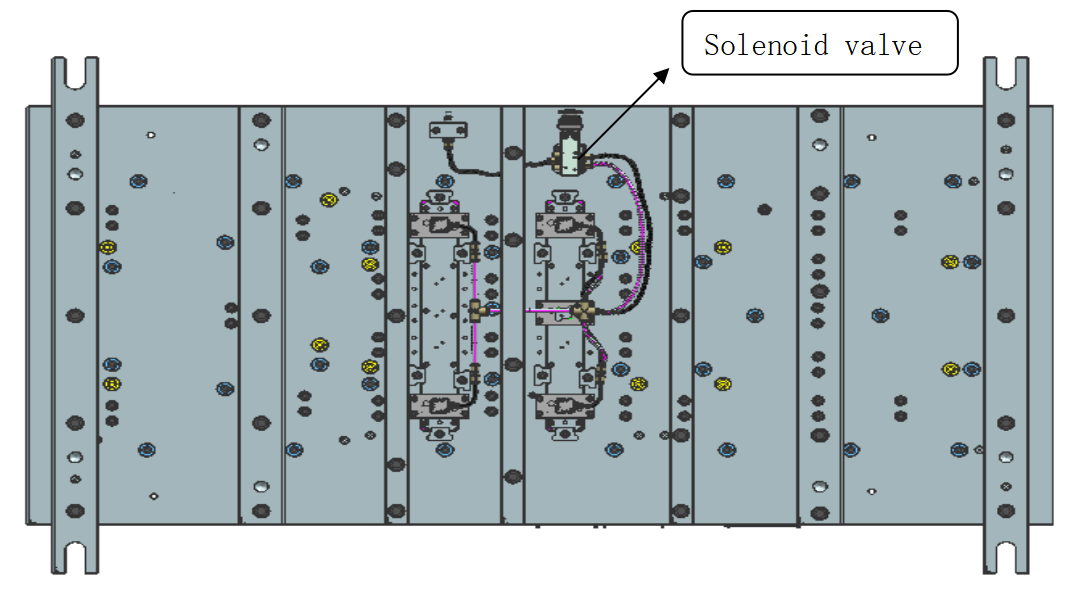

L'équipe de tôlerie a hardiment proposé une idée innovante. Après plusieurs simulations logicielles et études d'automatisation, nous avons introduit un système basé sur des cylindres pneumatique pour des changements de modèle efficaces.

Certaines sociétés fabriquaient auparavant de nombreux produits similaires qui étaient tous assemblés et démontrés manuellement, ce qui était non seulement inefficace en termes de temps et de coûts de main-d'œuvre, mais a également conduit à des erreurs et à une mauvaise expérience client. Notre cylindre d'air favorise le flux de travail et pousse l'opération pour optimiser la structure de changement de modèle. Pas besoin de retirer le moule, le motif peut être modifié en un clic sur la machine. Cela garantit la stabilité du produit du client et a été félicité par les clients.

Application de base et valeur des manchons d'éjecteur

Les manchons d'éjecteurs sont utilisés pour éjecter des piliers profonds et étroits ou des boss à vis, empêchant les marques d'éjection (blanchiment) ou les dommages à la pièce, ce qui en fait une conception critique pour l'éjection de précision.

Spécifications de conception strictes pour les manchons d'éjection

Notre conception doit respecter des normes strictes pour la dureté (≥ HRC 60), l'épaisseur de paroi (≥1 mm), le dégagement d'ajustement (basé sur la valeur flash plastique) et la longueur personnalisée (arrondi aux 5 ou 0 mm les plus proches).

Structures innovantes pour aborder les points de douleur

Pour résoudre les problèmes de durabilité à base de noyau, un support flexible (par exemple, le polyuréthane) est utilisé; Pour relever le défi des changements de moisissures fréquents pour plusieurs styles de produits, un système de changement de cylindre pneumatique automatisé a été proposé pour réduire l'erreur humaine et améliorer l'efficacité.

Coordination de disposition et d'assemblage

La conception de la moisissure nécessite une approche holistique pour s'assurer que la disposition des manchons / broches d'éjecteur n'interfère pas avec d'autres composants comme les épingles d'éjecteurs, les haltères ou les piliers de guidage. Pour les zones densément peuplées, des conceptions optimisées telles que les blocs de pince partagés peuvent être utilisés.
