Méthode d'analyse CAE innovante pour l'innovation de moisissure

Un examen complet des applications FEA dans la conception et la fabrication de moisissures

Méthode d'analyse CAE innovante pour l'innovation de moisissure, améliorant l'efficacité des moisissures grâce à l'intégration de la pratique théorique. Pour les produits sérialisés, des principes de conception paramétrique peuvent être appliqués pour ajuster les modèles d'analyse structurelle. En intégrant la conception paramétrique avec une analyse structurelle des éléments finis, des paramètres structurels peuvent être générés, générant automatiquement des modèles d'analyse et réalisant des évaluations structurelles. Cela optimise considérablement les structures de produits, raccourcit les cycles de conception, améliore la qualité de la production de moisissures et réduit le délai de la fabrication des moisissures.

Solution d'analyse par éléments finis (FEA)

Description des problèmes critiques rencontrés pendant le projet, ainsi que des processus de résolution et des approches méthodologiques. Le principe fondamental de la méthode des éléments finis (FEM) implique la discrétisation structurelle - représentant des objets complexes avec un nombre fini d'éléments analysables interconnectés à travers les nœuds, puis résolvant le système dans des conditions de compatibilité de déformation. Il est appelé la «méthode des éléments finis» car le nombre d'éléments et le nombre de nœuds sont finis. Pour les systèmes CAE basés sur la FEM, la discrétisation structurelle reste le concept de base. Les données empiriques indiquent l'allocation de temps suivante dans les flux de travail CAE: 40% -45% pour la préparation du modèle et l'entrée des données, 50% -55% pour l'interprétation et l'évaluation des résultats, tandis que seulement environ 5% sont dépensés pour une analyse de calcul réelle.

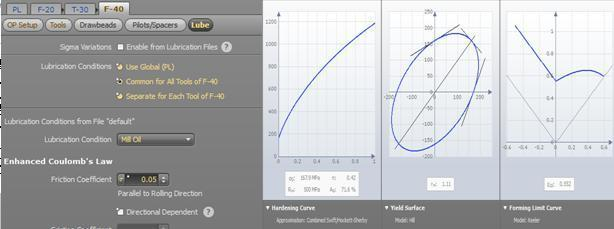

Établissement de base de données de matériaux CAE

Documentation des matériaux communs et des résultats d'analyse. Effectuer une analyse rétrospective en utilisant des comparaisons de produits finales pour établir des normes de produit.

Études de cas d'analyse des éléments finis (FEA)

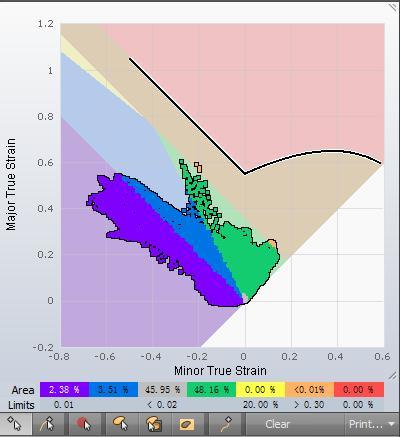

Analyse de la matrice de dessin profond

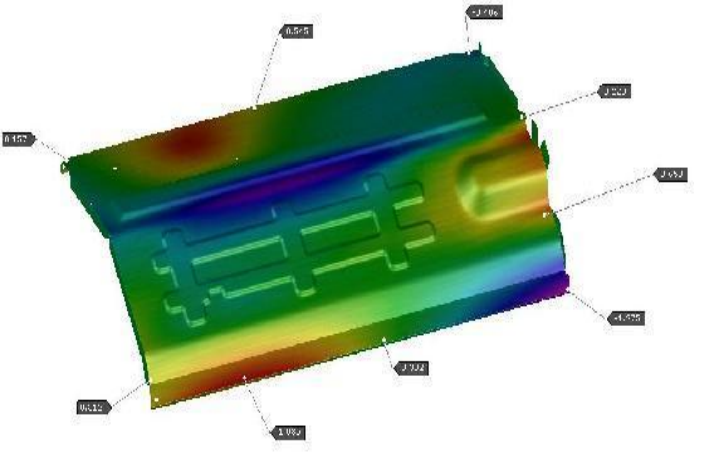

Analyse de reprise pour les grandes matrices de flexion

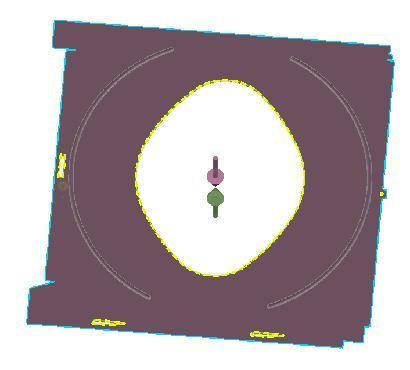

Analyse du calcul inversé de la ligne de coupe

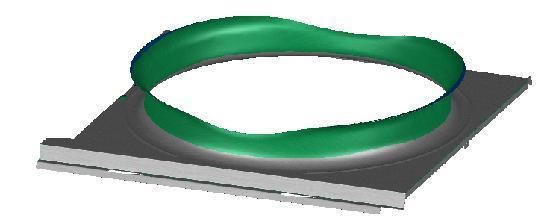

Analyse de déformation des briseurs de grands trous

Impact de l'analyse des éléments finis sur la production de moisissures

En utilisant une analyse par éléments finis, l'efficacité de la production a été améliorée, le cycle de développement des moisissures a été raccourci, les problèmes potentiels ont été simulés et corrigés dans la phase de pré-moulage grâce à des ajustements de données, la productivité des employés a été améliorée, l'intensité de la charge de travail a été réduite et les coûts globaux de développement de moisissures ont été abaissés.
