Procédé pour empêcher la fissuration par traitement thermique
La fissuration des pièces (généralement les composants essentiels d'un moule, tels que les noyaux, les cavités, les curseurs, les éjecteurs, etc.) après le traitement thermique a un impact catastrophique et systémique sur un projet de fabrication de moule, dépassant de loin la mise au rebut d'un seul composant.
Impact direct : défaillance d'une fonction essentielle et perte de précision
Une pièce fissurée est inutilisable, empêchant directement l’assemblage ou l’essai du moule. Même les fissures microscopiques peuvent se propager rapidement sous la charge cyclique à haute pression de l'injection ou de l'emboutissage, conduisant à une défaillance catastrophique (par exemple, fracture de la cavité). Cela rend non seulement l'ensemble des déchets de moules, mais rend également instantanément obsolètes des centaines de milliers de dollars d'heures d'usinage (fraisage de précision, EDM, polissage).
Impact indirect : perte de contrôle du projet et crise de confiance
La fabrication de moules est un processus hautement séquentiel. La fissuration d'une pièce clé par traitement thermique perturbe tout le rythme de production. Les délais de livraison sont généralement retardés de plusieurs semaines ou mois en raison des commandes de matériaux, des reprises et de la répétition des processus de traitement thermique et de finition. Cela impacte gravement le calendrier de lancement des produits du client, expose le mouliste à de lourdes pénalités de retard et nuit à sa réputation de fournisseur fiable.
Impact économique : augmentation exponentielle des coûts
L’impact financier va bien au-delà de la reconstruction d’une seule pièce. Il comprend : le coût irrécupérable de toute la fabrication déjà investie dans la pièce défectueuse ; Le coût des matériaux et de la main d'œuvre pour la deuxième fabrication ; Frais d’heures supplémentaires et d’expédition pour récupérer l’horaire ; Demandes d’indemnisation potentielles des clients. Le coût total représente souvent plusieurs fois la valeur de la pièce d'origine et érode considérablement la rentabilité du projet.
Réflexion systémique : exposition des défauts de la conception collaborative
La fissuration révèle fondamentalement un échec de collaboration tout au long de la chaîne, depuis la conception du moule jusqu'à la planification du processus et l'exécution du traitement thermique. Par exemple, des caractéristiques de conception telles que des angles vifs ou des changements brusques de section, ou un usinage grossier qui ne laisse pas les congés et la matière adéquats comme spécifié, créent des points de concentration de contraintes pendant le traitement thermique. Cela oblige les fabricants de moules à considérer la traitabilité thermique comme un élément central de l'examen initial de la conception, favorisant ainsi une collaboration intégrée entre les processus de conception, d'usinage et de traitement thermique.
La fissuration des pièces lors du traitement thermique est l’un des défauts les plus critiques à éviter lors de la fabrication de moules. Il aborde un projet sur plusieurs fronts : technique, livraison, économique et réputationnel. Les fabricants de moules qui réussissent doivent établir des mécanismes de prévention systématiques, en optimisant la conception des pièces (en évitant les concentrations de contraintes), en contrôlant strictement les processus d'usinage avant traitement et en s'engageant dans une collaboration technique avec les fournisseurs de traitement thermique, plutôt que de recourir à des solutions après défaillance.
Procédé pour empêcher la fissuration par traitement thermique
Actuellement, les pièces subissent des fissures après le traitement thermique, ce qui a de graves conséquences sur les délais de livraison des moules et sur les coûts de production. La principale raison est une compréhension insuffisante du processus de traitement thermique, conduisant à de telles anomalies. Des mesures préventives doivent être mises en œuvre à l'avance pour les processus critiques afin de garantir qu'aucune fissuration ne se produise après le traitement thermique.
La cause de la fissuration est la concentration de contraintes internes ou des différences de température excessives pendant les étapes de chauffage et de refroidissement du matériau, conduisant à une séparation et à une fracture au niveau moléculaire.
Pour traiter la cause première des fissures, le processus doit garantir que les pièces après usinage grossier ne présentent pas d'arêtes vives, de sections minces, d'angles aigus ou de variations d'épaisseur significatives. Si nécessaire, le processus doit incorporer au préalable des nervures de renforcement pour améliorer la résistance.

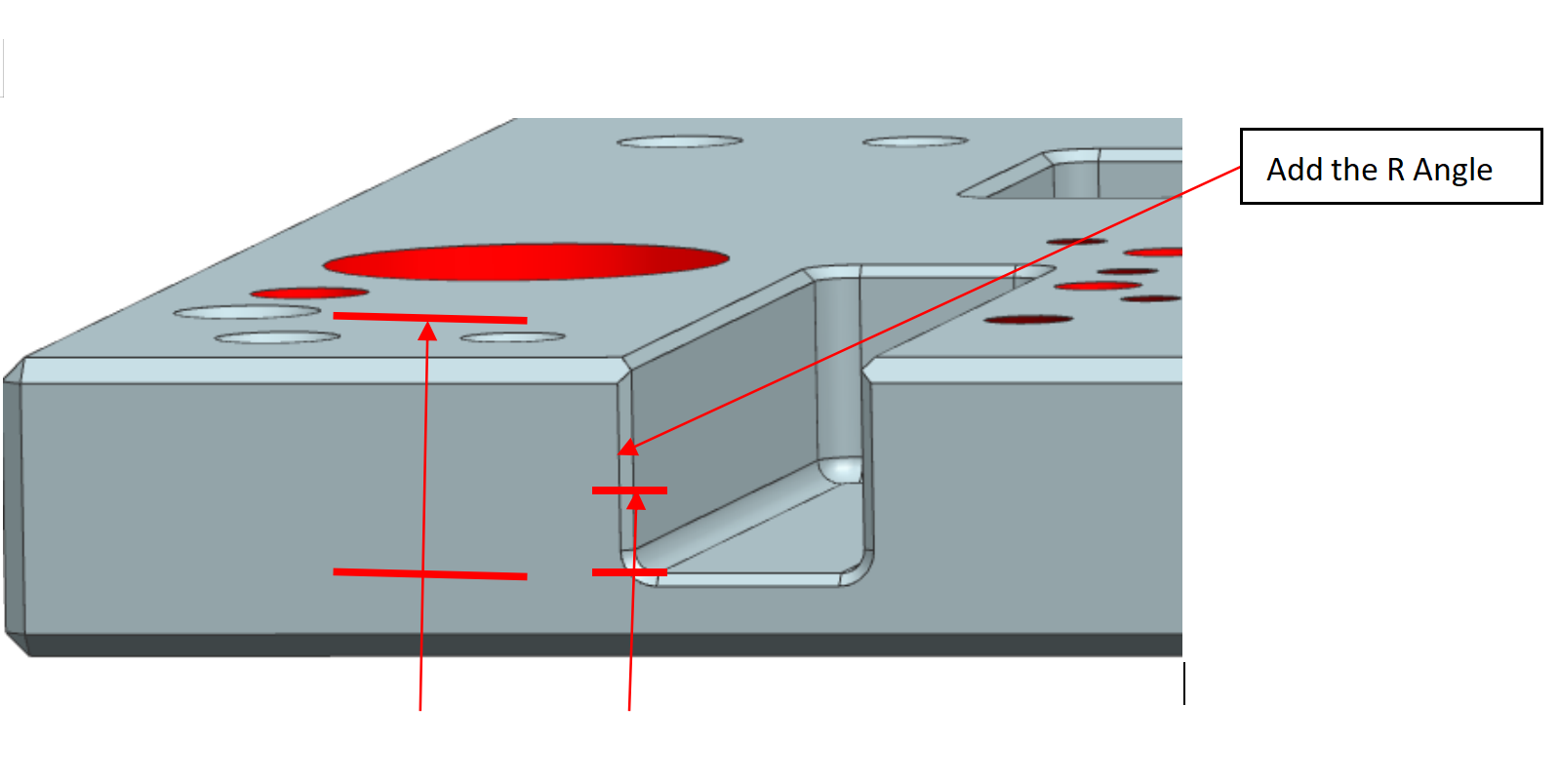

Guide illustré du traitement thermique préventif des pièces
1. Lors de l'ébauche, sélectionner des outils avec un rayon supérieur à R3 et conserver le rayon du congé à la racine pour éviter la formation d'angles vifs.
2 . Lorsque la variation d'épaisseur dans le dessin de conception dépasse plus de deux fois, laissez du stock supplémentaire pendant l'usinage grossier pour éviter une dissipation inégale de la chaleur. Les zones plus épaisses dissipent la chaleur lentement, tandis que les zones plus fines dissipent la chaleur rapidement, entraînant des différences de température importantes et des fissures de traction.
3. Assurez-vous que la distance entre les éléments de type trou et le bord est au moins deux fois supérieure au diamètre du trou.
