Conception de moisissures familiales

■ Présentation

Pour les moules avec plusieurs cavités, la conception du coureur et du système de déclenchement est cruciale. Un paramètre crucial est l'équilibre de remplissage qui garantit que le matériau peut remplir les cavités simultanément, empêchant les problèmes de moulage par injection tels que les terriers et les moules. Par conséquent, le solde de remplissage est étroitement lié à la qualité des produits.

Pour le moule 128-Cavity développé par notre entreprise GreedaikinMold, l'équilibre de remplissage est obtenu grâce à une structure de système de coureurs innovante.

■ point de conception clé

1.Hot Runner Mifold en couches Conception

2.Le coureur du collecteur adopte un design équilibré classé et descendant

Pour la conception de moisissures multi-cavité, l'équilibre des coureurs est un facteur critique déterminant la qualité du produit. Au cours du processus de conception, diverses solutions sont analysées et simulées, et par comparaison, un système de coureurs chaud en couches est adopté. Le Hot Runner utilise en interne un concept de conception de coureurs décroissant par étapes.

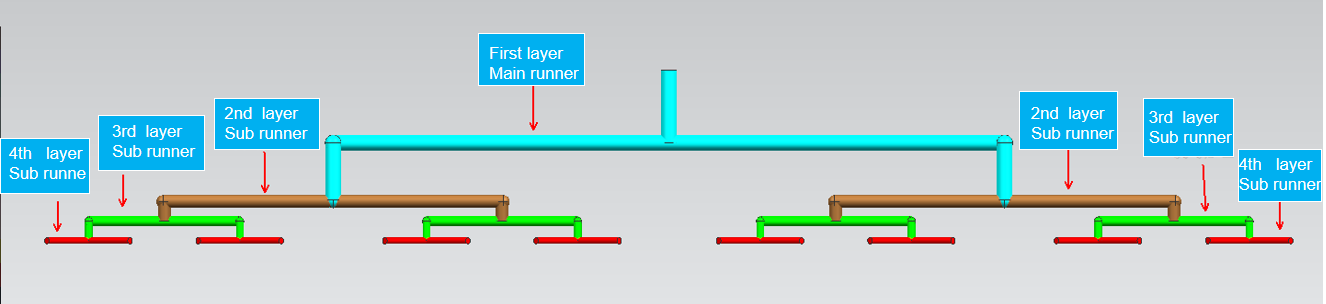

Le schéma de déclenchement principal est le suivant:

1. Le collecteur de moisissure est divisé en deux couches - la première couche se divise de la buse d'injection principale en quatre groupes de systèmes de coureurs principaux;

2. La deuxième couche se compose de quatre systèmes de collecteur, chacun alimenté indépendamment par un coureur de branche à partir de la buse principale. Les coureurs dans le collecteur sont divisés en trois couches, entrant finalement dans la pointe chaude des sous-coureurs avant de remplir le produit. Ici, chaque coureur est équilibré pour assurer un remplissage simultané pour les 128 cavités, en terminant l'injection en même temps. Cela garantit la qualité des produits, améliore considérablement le rendement et améliore considérablement les taux de qualification des produits.
