■ Conception de moisissure
Les moisissures avec la longueur ou la largeur de la base de moisissure dépassant 800 mm (inclusive) doivent être conçues avec au moins quatre blocs limites. Dans d'autres cas, le nombre de blocs de limite peut être ajusté en fonction du nombre de trous de broches d'éjecteur, mais ne doit pas être moins que le nombre de trous d'éjection d'éjection.
Assurer une arrangement symétrique.
En général, les blocs limites doivent être positionnés directement au-dessus ou près des trous de broches d'éjecteur.
■ Méthode de conception
Les blocs limites doivent être directement conçus dans la structure de moisissure 3D et uniformément assemblés sur la plaque d'éjecteur (comme indiqué sur la figure ci-dessous). Ils doivent être usinés directement par le fabricant de base de moisissure.

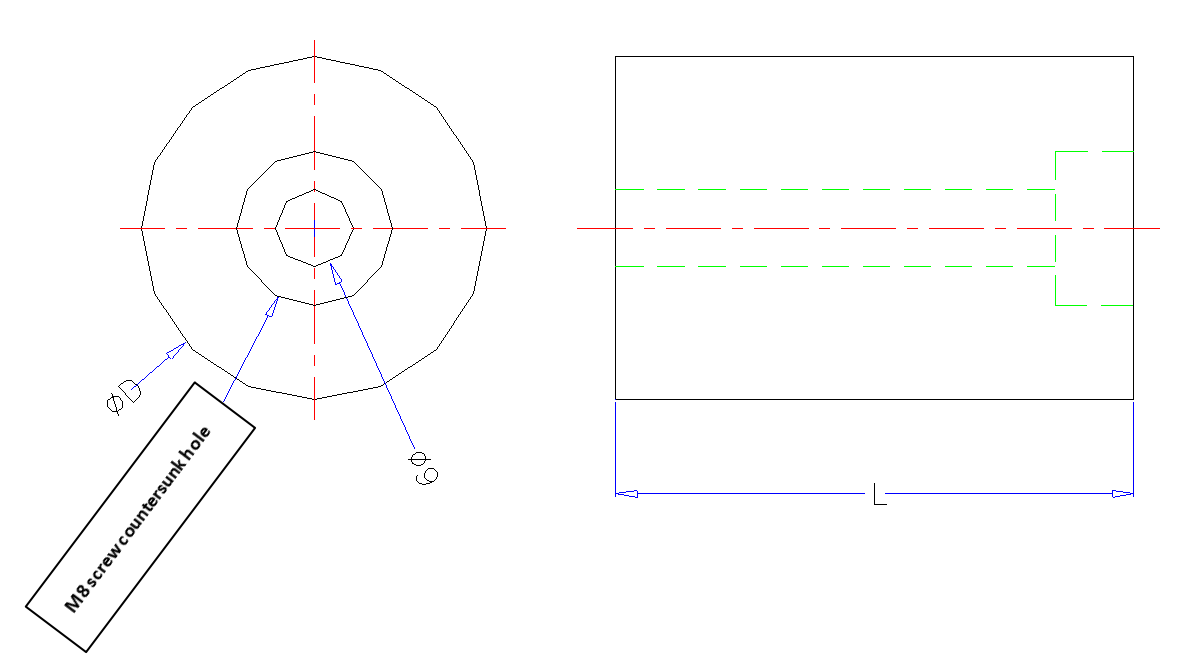

■ La dimension du bouchon
Diamètre extérieur | Utiliser la vis | Long | Avis |
φ30 | M8 | Selon la situation réelle | Largeur de plaque de matrice ＜ 400 mm |
φ50 | M8 | Selon la situation réelle | Largeur de plaque de matrice ≥400 mm |
Lors de la détermination de leur placement, des ajustements flexibles doivent être effectués pour garantir qu'il n'y a pas d'interférence avec les épingles d'éjection, les manches d'éjection, les poussoirs d'angle, les piliers de support, les tiges à ressort ou les piliers de guidage de la plaque d'éjecteur.
